洛陽軸承ISO尺寸標準

滾動軸承的主要尺寸

，即內徑

、外徑、寬度及倒角尺寸已經實現了標準化

，世界各國都采用同一尺寸

，日本的JIS也不例外

。這些主要尺寸均遵循ISO尺寸標準，ISO則是 International Organization for Standardization（國際標準化組織）的縮寫

。


在ISO尺寸標準中

，對尺寸段在內徑 0.6 mm至外徑 2 500 mm以內的軸承主要尺寸—內徑 d、外徑D、寬度 B（或高度 T ）及倒角尺寸 r都作了規定

。而且

，還規定了尺寸段擴展的方法，內徑 d(d＞500 mm)將由標準值 R40求出

。

在擴展尺寸段時

，向心軸承采用公式∶外徑D＝d＋?D d0.9，寬度 B＝?B (D- d)/2

。寬度 B盡量由 JIS Z 8601（標準數）的數列 R80 求出

。

倒角尺寸 r則要在寬度 B×7% 及剖面高度(D- d)/2×7% 二者之中，選取既不超過較小值又***接近 rs min 的數值

。另外

，上述各個尺寸都規定了尾數處理方法。

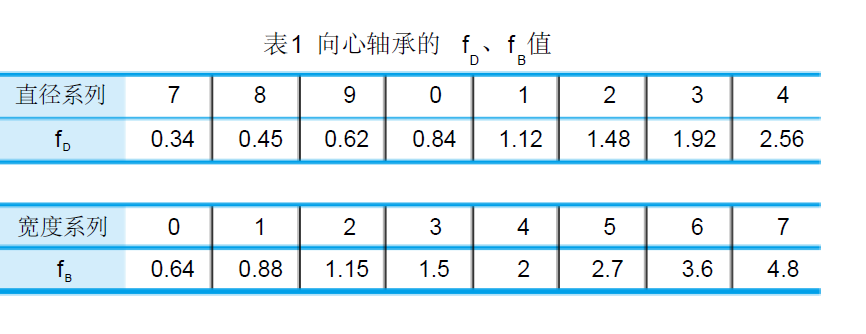

雖然可由表 1的系數 D與內徑 d求出外徑

，但大多采用直徑系列 9

、0、2

、3

。按直徑系列代號4、3

、2

、1、0

、9

、8、7的順序

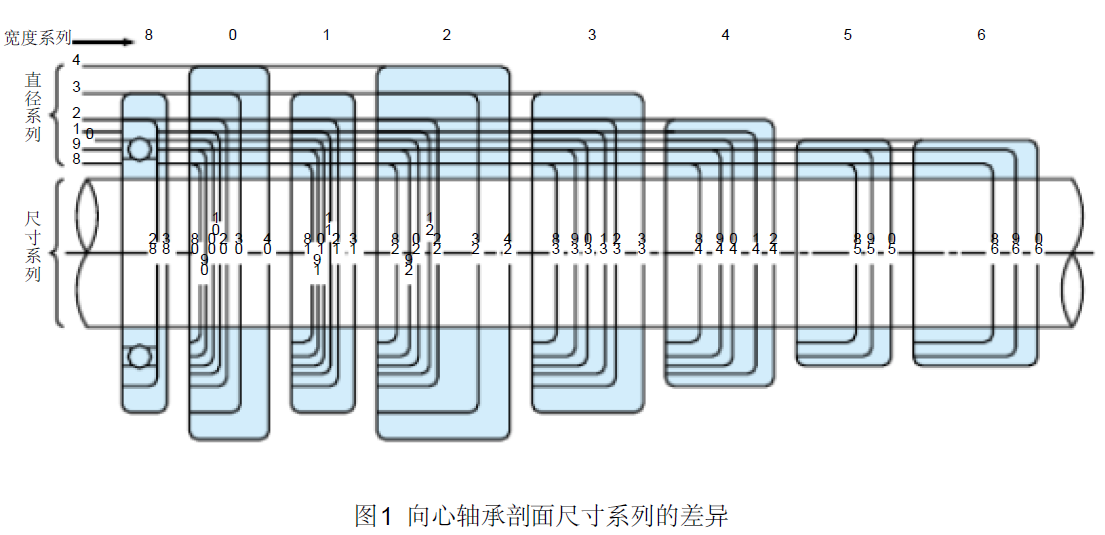

，同一內徑尺寸的外徑差異漸?div id="jpandex" class="focus-wrap mb20 cf">。ㄒ?圖1）。這些直徑系列配上系數

，還可分出若干寬度系列

。尺寸系列就由寬度系列和直徑系列組合而成。


圓錐滾子軸承在美國等國家大多采用英制尺寸

，尚無 ISO 尺寸標準

，采用米制尺寸的日本和歐洲各國則采用 ISO規定的米制尺寸標準。

推力軸承 (單向平座圈 ) 的內徑 d

，外徑 D

，高度T及倒角尺寸 r 等的擴展

，也和向心軸承同樣作了規定

。即采用公式外徑 D＝d＋D d0.8，高度 T ＝?T (D- d)/2

。倒角尺寸 r 在高度 T× 7%高度(D - d)/2 × 7%

較小值而又***接近 rS min的數值

。系數 D

、T，參見表2

。
